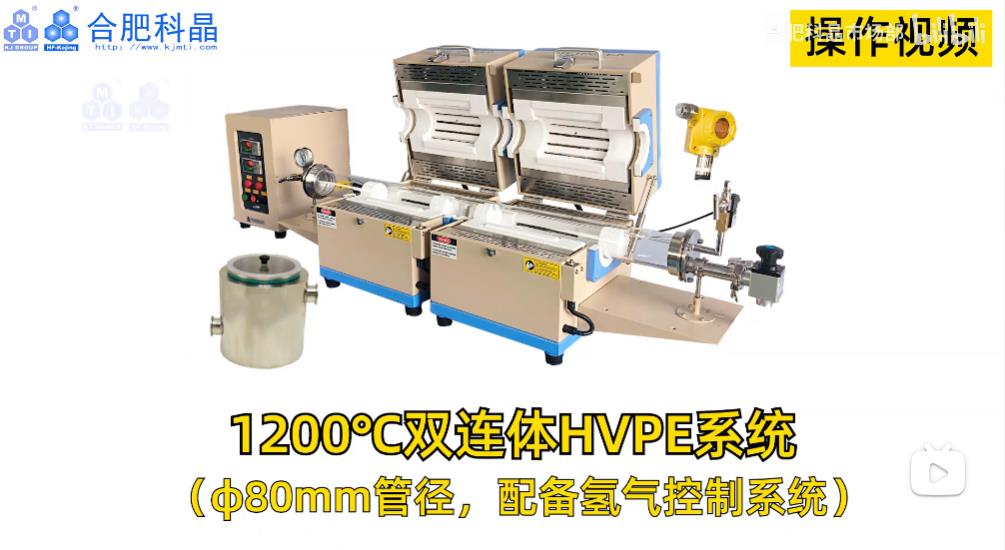

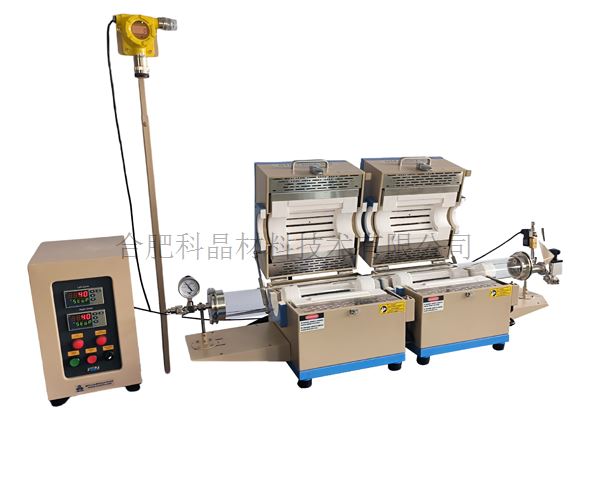

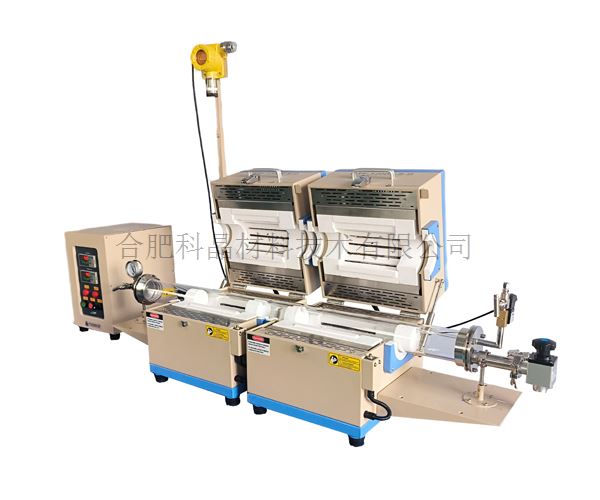

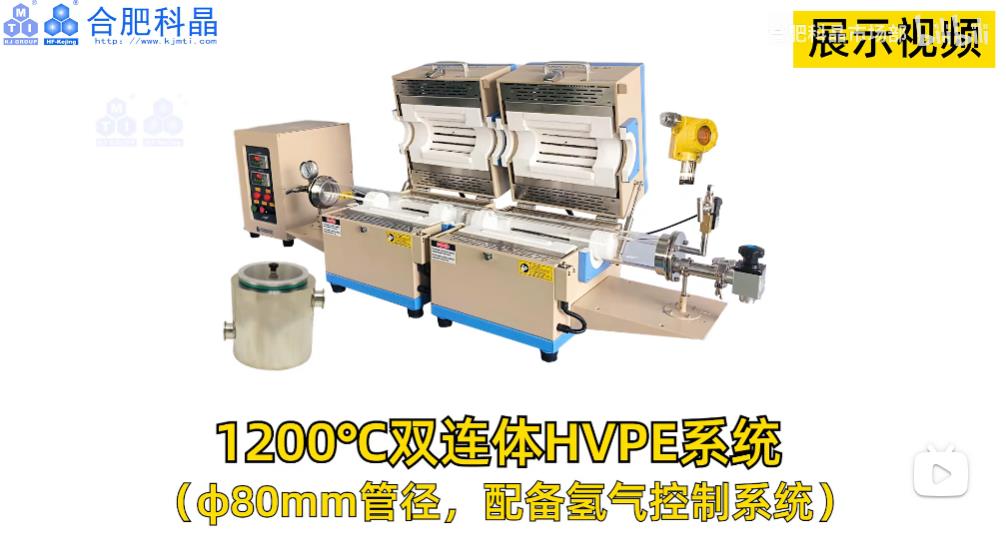

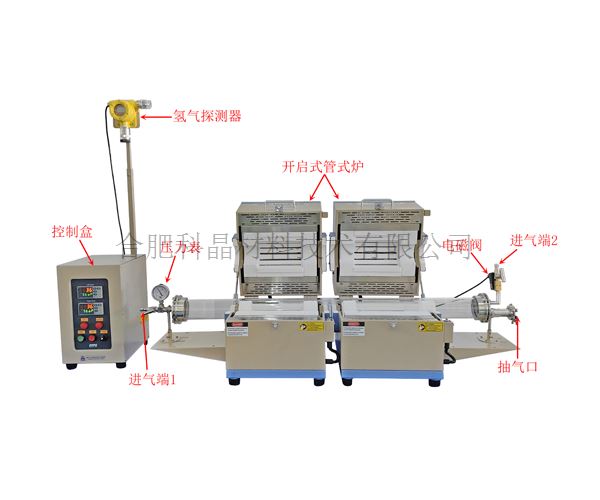

| 設備名稱型號 | 1200℃雙爐氫化物氣相外延系統（HVPE） OTF-1200X-S-D φ80mm |
| 雙體小型管式爐 | · 設備由兩臺單溫區管式爐組成 · 工作溫度：1200℃（＜30min） · 連續工作溫度：1100℃ · 建議加熱速率：≦10℃/min · 加熱區長度：400mm（每臺爐子溫度長度200mm） · 加熱元件：電阻絲 · 電壓：AC 220V 50Hz · 功率：3KW · 熱電偶：K型 |
| 爐管 | · 爐管材質：高純石英管 · 爐管尺寸：φ80*1200mm · 為了保證溫場均勻性和法蘭的密封性，儀器使用升溫前需要在爐管兩端塞入氧化鋁管堵，防止熱量的散失 |

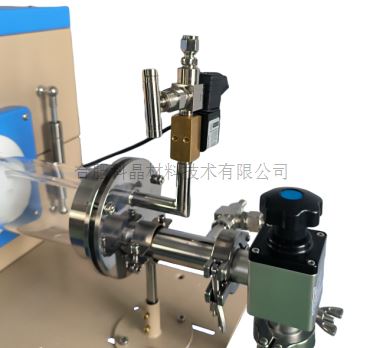

| 不銹鋼密封系統 | · 一對φ80mm的不銹鋼密封法蘭安裝在爐管兩端，采用硅膠O型圈密封 · 左端法蘭上的一個φ6.35mm的卡套接頭為進氣口，一個不銹鋼針閥控制進氣的通斷，安裝了一個量程為0.1-0.15MPa的機械壓力表用于觀察爐管內壓力； · 右端法蘭上的一個φ6.35mm的卡套接頭為進氣口，法蘭內部進氣口的位置安裝了一個進氣管，進氣管延伸到左側爐體的中間位置（爐管右側管堵帶有圓形通孔，方便進氣管通入）； 一個φ8mm的寶塔嘴接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；一個KF25接口通過不銹鋼波紋管與冷阱連接，冷阱另一端與真空系統相連。 · 爐管漏出爐體部分安裝有防爆箱，保證了實驗的安全性
|
| 溫控系統 | · 包含兩個858P型溫度控制器； · PID自動控溫系統； · 智能化50段可編程控制； · 內置過熱保護和熱電偶故障報警； · 控溫精度：±1℃； · 默認DB9 PC通信連接端口； · 通過MET認證； · 可選購電腦溫度控制軟件(用于858P系列控制器)用于控制升溫曲線和導出數據；
|
| 冷阱 | · 真空泵前端可選配安裝一個冷阱，用于收集熔煉過程中的揮發物質 · 裝置的外殼及內部均采用304不銹鋼材質并做了拋光處理，具有抗腐蝕、易清洗、無污染且耐用的特點 · 冷阱改采用透明丙烯酸材料，方便觀察 · 真空接口（可選）：KF-25,KF-40 · 真空度：5*10-4torr · 內部冷卻劑容器尺寸：φ160*195mm · 外部氣體室罐體尺寸：φ215*210mm
|
| 氣體探測器 | · 備有一套氫氣探測器在此系統中，為固定式，安裝在固定支架上面，可以實時監測設備氫氣的泄漏情況； · 氫氣監測范圍：1-1000ppm · 工作溫度：-20℃——60℃ · 報警點設置：氫氣報警器設置有兩個報警，第一級的報警點50ppm，一旦探測到氫氣濃度達到此值時，氫氣報警器將發出蜂鳴報警聲，提醒客戶檢查漏氣點。 第二級的報警點為100ppm，一旦探測到氫氣濃度到達此值時，系統自動關閉氫氣進氣閥。
|

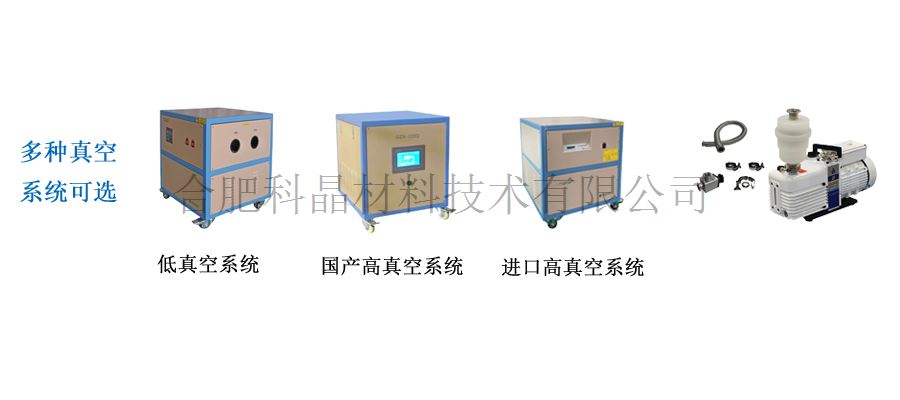

| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載） · 實際壓強：≤5 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） · 如果想要獲得更高的真空度（10-5torr或更高）可選購國產或進口高真空機組
|

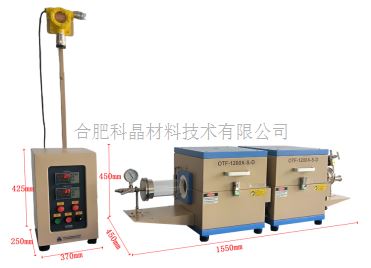

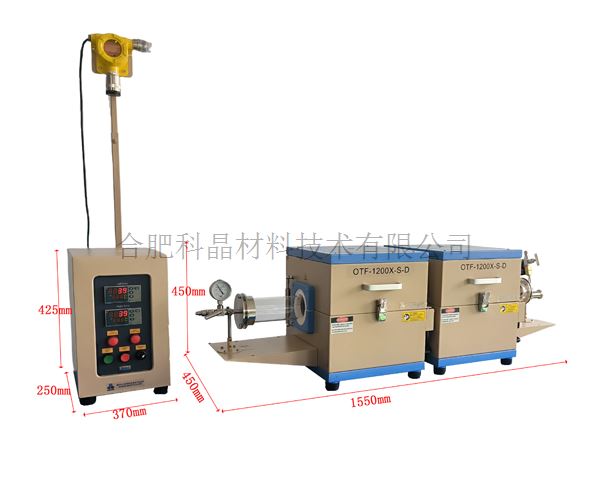

| 設備外形尺寸 | · 設備主體：1550mm（L）*450mm（W）*450mm（H） · 控制柜：370mm（L）*250mm（W）*425mm（H）
|
| 重量 | ·約95KG |
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 爐管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。 由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
