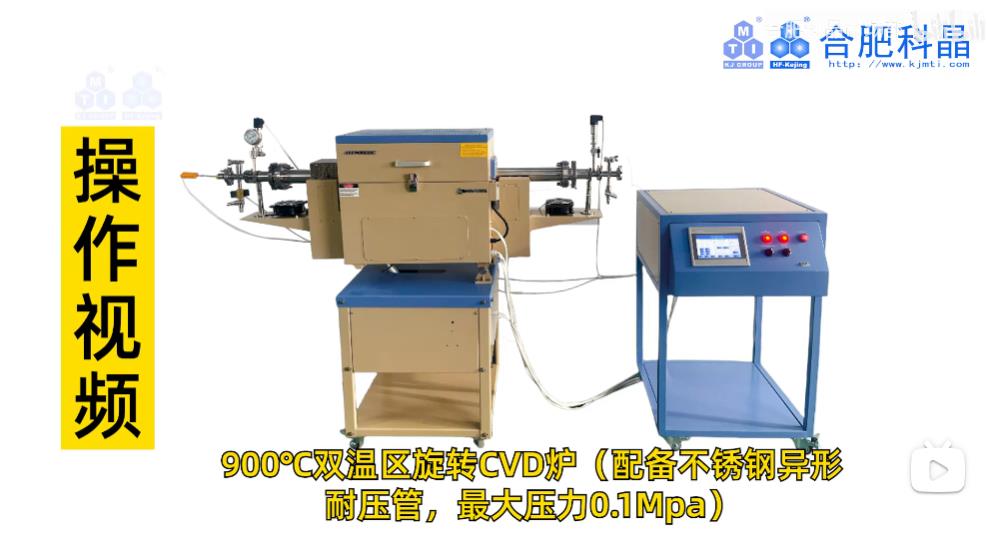

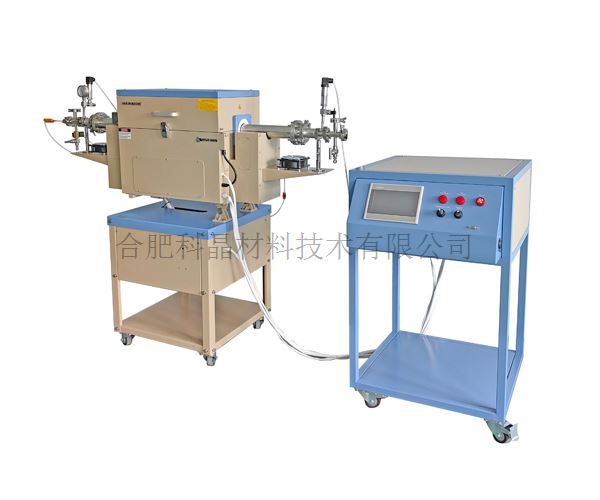

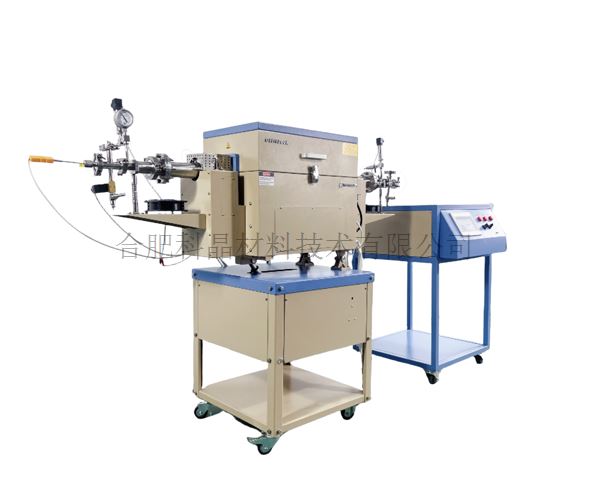

| 設備名稱型號 | 900℃雙溫區旋轉CVD爐（配備不銹鋼異形耐壓管，最大壓力0.1MPa) OTF-1200X-4-R-II |
| 設備特點 | · 設有開門斷電功能，提高實驗安全性； · 爐體可以傾斜，傾斜角度可調 · 爐體開啟式設計，方便更換爐管 · 兩個溫區分別由兩個獨立的溫控系統控制 |
| 基本參數 | · 電源：AC 220V 50HZ · 功率：3.5KW · 工作溫度：900℃≤30min（不銹鋼管所能夠承受的溫度） ，連續工作溫度：800℃（不銹鋼管所能夠承受的溫度） · 加熱區長度：400mm（200mm+200mm） · 控溫精度：±1℃ · 建議升溫速率：≤10℃/min · 熱電偶：K型 · 爐體傾斜角度：-5°— 20° · 爐管旋轉速度：1-10rpm/min可調 溫控系統： · 兩個溫區分別有兩個獨立的溫控系統控制 · 包含兩個858型溫度控制器 · PID自動控溫系統 · 智能化50段可編程控制 · 控溫精度：±1℃ |

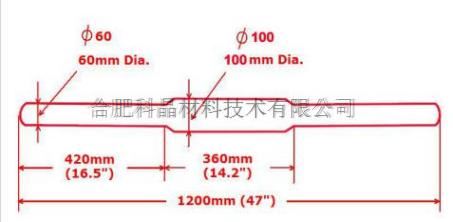

| 爐體結構和爐管尺寸 | · 采用雙層殼體結構，并帶有風冷系統 · 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） · 310S異型不銹鋼管，尺寸：φ60*1200*4〞 · 耐壓范圍：0.02-0.1MPa · 可放入物料的有效容積：300ml
|

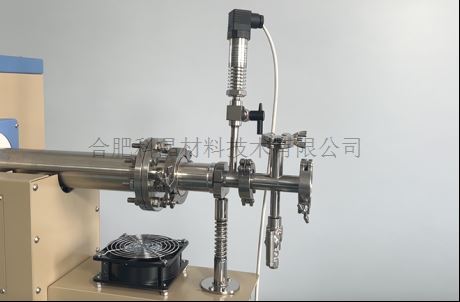

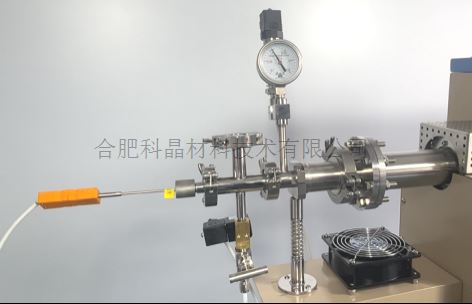

| 法蘭 | · 采用快接法蘭和磁流體法蘭進行密封 · 左端磁流體法蘭上安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力，安裝了一個高溫型壓力變送器，使?fàn)t管內壓力能顯示在控制界面上， 壓力變送器量程0-0.1MPa；磁流體法蘭的KF25接口上安裝了一個不銹鋼四通，四通上的φ6.35mm卡套接頭為進氣口，一個不銹鋼針閥手動控制進氣的通斷， 進氣口安裝了一個電磁閥，可自動控制進氣的通斷；一個KF16接口為備用接口；一個KF25接口安裝了一個轉接頭，轉接頭上的鎧裝接口上安裝了一個K型熱電偶伸入到爐管內部探測樣品溫度。 · 右端磁流體法蘭上安裝了一個高溫型壓力變送器，使?fàn)t管內壓力能顯示在控制界面上，壓力變送器量程0-0.1MPa；一個φ6.35mm的卡套接頭為出氣口， 一個通徑3mm的球閥控制出氣的通斷，磁流體法蘭的KF25接口上安裝了一個不銹鋼四通，四通上的KF16接口為備用接口，一個φ6.35mm的卡通接頭我備用出氣口， 一個不銹鋼針閥控制出氣的通斷，一個KF25接口為抽真空接口，通過不銹鋼波紋管與真空系統連接。
|

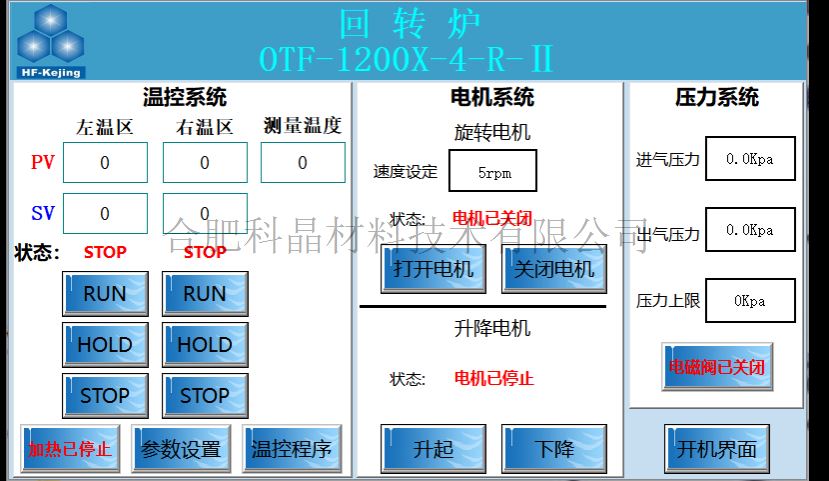

| 控制軟件 | · 設備控制系統上設有PC通訊端口（附通訊協議），方便客戶通過與電腦連接，實現遠程控制設備 · 控制界面主要分為三個板塊：溫控系統、電機系統和壓力系統 · 在溫控系統中可設置設備的升溫程序，可顯示設備的實時溫度，也可以顯示外部安裝熱電偶所測的實時溫度 · 在電機系統中可設置爐管的旋轉速度，可啟動/停止電機，長按上升、下降鍵可使?fàn)t體上升/下降 · 壓力系統中可設置壓力的上限值（上限值105KPa），同時顯示進氣端與出氣端的壓力值，也可設置進氣電磁閥的開啟與關閉。 · 溫度曲線可將所有實驗曲線自動存到磁盤，可查看近期所有指定時間的曲線，并放大或者縮小時間軸。 · 有記錄、清除和導出數據的功能
|

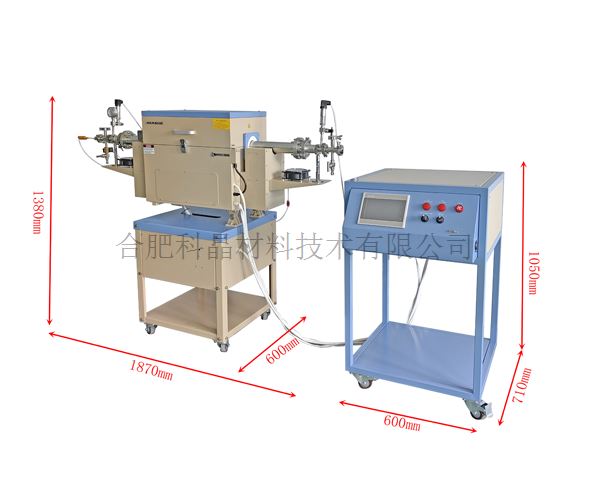

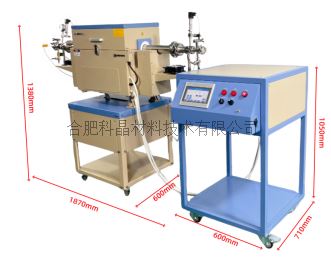

| 設備外形尺寸 | · 設備主體：1870×600×1380mm · 電源控制柜：600×710×1050mm
|
| 重量 | ·約150KG |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
注意事項 | · 爐管內氣壓不可高于爐管所能承受的上限壓力（相對氣壓）； · 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于上限壓力，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。 由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
