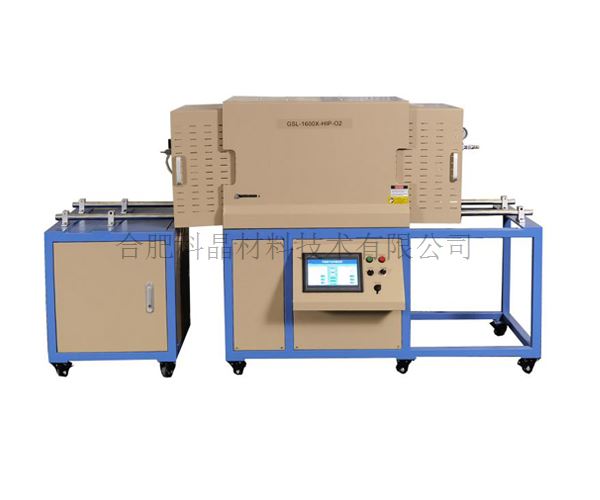

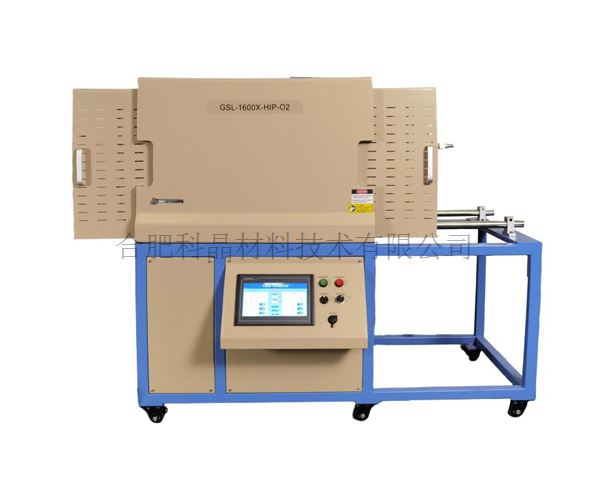

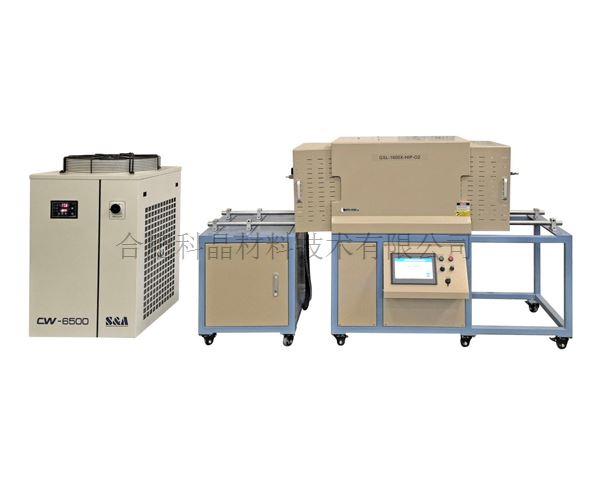

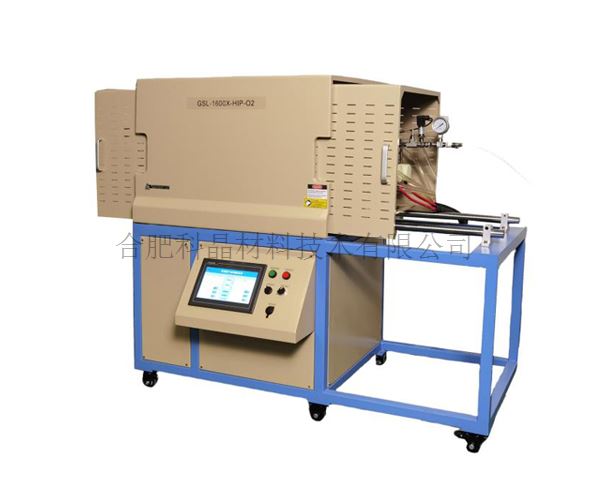

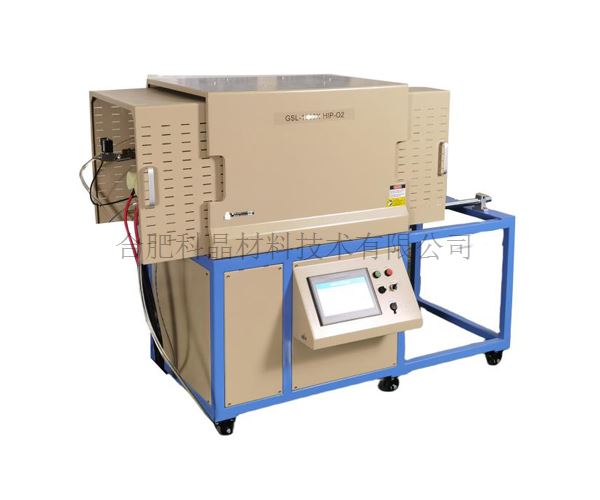

| 設備名稱型號 | ·1600℃高溫高壓氧氣管式爐（4MPa,配觀察窗） GSL-1600X-HIP-O2 |
| 特點 | ·電源：AC 220V 50/60HZ ·功率：8 KW ·最高加熱溫度：常壓下，1700℃（≤10min） 4MPa 壓力下，1600℃（≤10min） ·連續工作溫度：4MPa 壓力下，1500℃，10MPa壓力下，1300℃ ·以上數據為空氣或氧氣氣氛下測試的數據，如果是N2、Ar惰性氣體，需要在此溫度基礎上降低100℃ ·加熱區長度：470mm（235mm+235mm） ·恒溫區：約150mm ±3℃ ·推薦升溫速率：室溫-1400℃≤10℃/min 1400-1600℃≤5℃/min 1600-1700℃≤2℃/min ·加熱元件：硅鉬棒 ·最大壓力：不帶觀察窗口10 MPa；帶觀察窗口，4MPa 壓降≤5% |

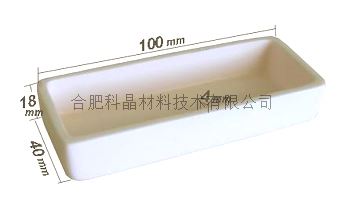

| 腔體 | ·腔體采用SS304不銹鋼材質制作，帶有水冷夾層，通過串聯的方式與水冷設備相連接。腔體尺寸：內徑φ205*850mm ·腔體內部安裝了一根外徑φ50*內徑φ40*長度850mm的氧化鋁管，爐管外圈包裹了氧化鋁隔熱材料，保證了爐管內樣品的溫度，加熱元件安裝在隔熱材料內 ·爐管兩端安裝有氧化鋁隔熱管堵 ·可選配氧化鋁舟用于裝載樣品 ·腔體外安裝有防爆箱，保證了實驗的安全性
|

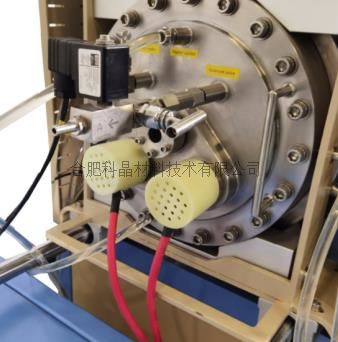

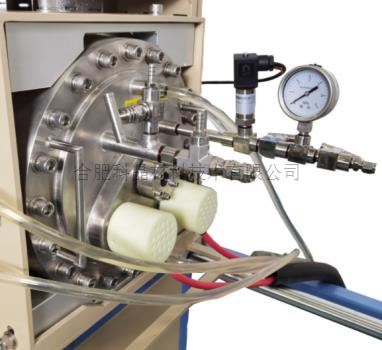

| 法蘭 | ·一對不銹鋼密封法蘭安裝在爐管兩端，采用紫銅密封圈密封，法蘭上含有水管接口，兩端法蘭和法蘭上的水冷罩通過串聯的方式與水冷設備連接； ·法蘭兩端安裝了石英觀察窗口，可通過激光等原位分析物料在高溫高壓下的實時狀態（安裝石英窗口后，腔體內壓力不得超過4MPa） ·石英觀察窗口尺寸：φ20*35mm ·腔體內的加熱線從法蘭兩端引出，連接在法蘭的電極柱上，外部安裝有利用絕緣材料做成的防護罩。 ·左端法蘭上的一個黃銅材質的接口為進氣口（高壓進氣口），通過高壓軟管與氣源連接，進氣口通過一個不銹鋼針閥控制氣體的通斷； 安裝了一個自動排氣口，排氣口上安裝有電磁閥，當爐管內氣壓達到上限壓力時，安全閥自動打開排氣。 ·右端法蘭上安裝可一個高溫型的壓力變送器（測量范圍為10MPa或100bar），爐管內壓力值顯示在控制界面上，便于讀數； 一個雙卡套接頭作為進氣口使用，并通過一個不銹鋼針閥控制出氣的通斷（低/常壓使用或洗氣可從此進氣口進氣）； 安裝了一個比例卸荷閥，在電磁閥損壞的情況下，爐管內壓力超過上限壓力時，閥自動打開排氣，起到了二次保護的作用； 一個寶塔嘴接頭作為出氣口使用，一個不銹鋼針閥控制出氣的通斷； 安裝了一個量程為0-6MPa的機械壓力表用于觀察腔室內壓力
|
| 溫控系統 | ·包含一款858型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·內置過熱保護和熱電偶故障報警 ·控溫精度：±1℃ ·默認DB9 PC通信連接端口 ·系統包含兩根二級精度的 B 型熱電偶，用于測量和監測爐子溫度 |

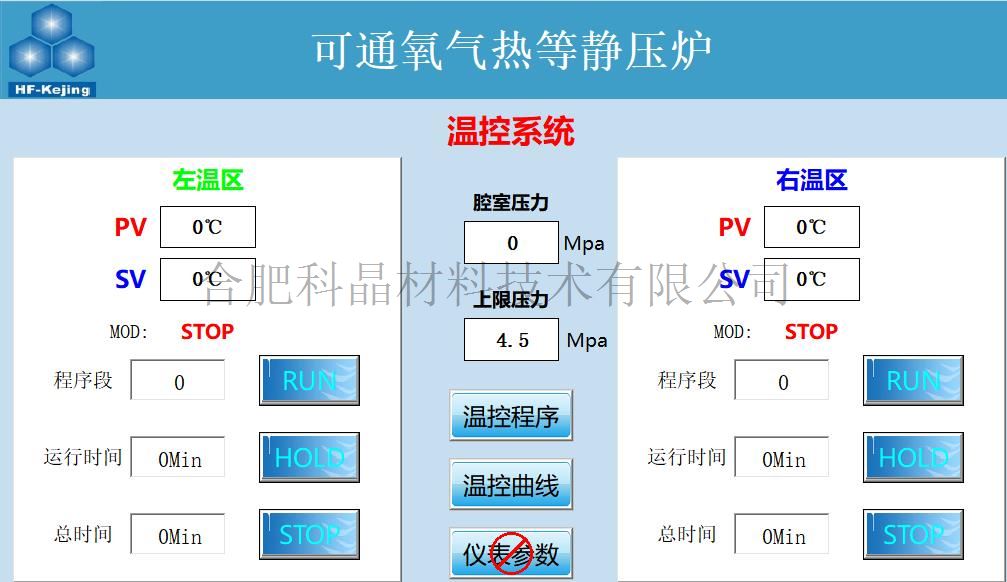

| 控制系統 | ·設備的升溫程序、壓力上下限的設定、氣體的流量等都集中在一個7英寸的觸摸屏上，操作簡單方便，讀數精準快捷
|
| 真空系統 | ·型號：VRD-24 ·電源：AC 220V 50/60HZ ·功率：1100W ·抽速：6.6L/S ·極限真空度：4×10-1Pa（不帶負載） ·實際壓強：≤5 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） ·如果想要獲得更高的真空度（10-5torr或更高）可選購國產或進口高真空機組
|

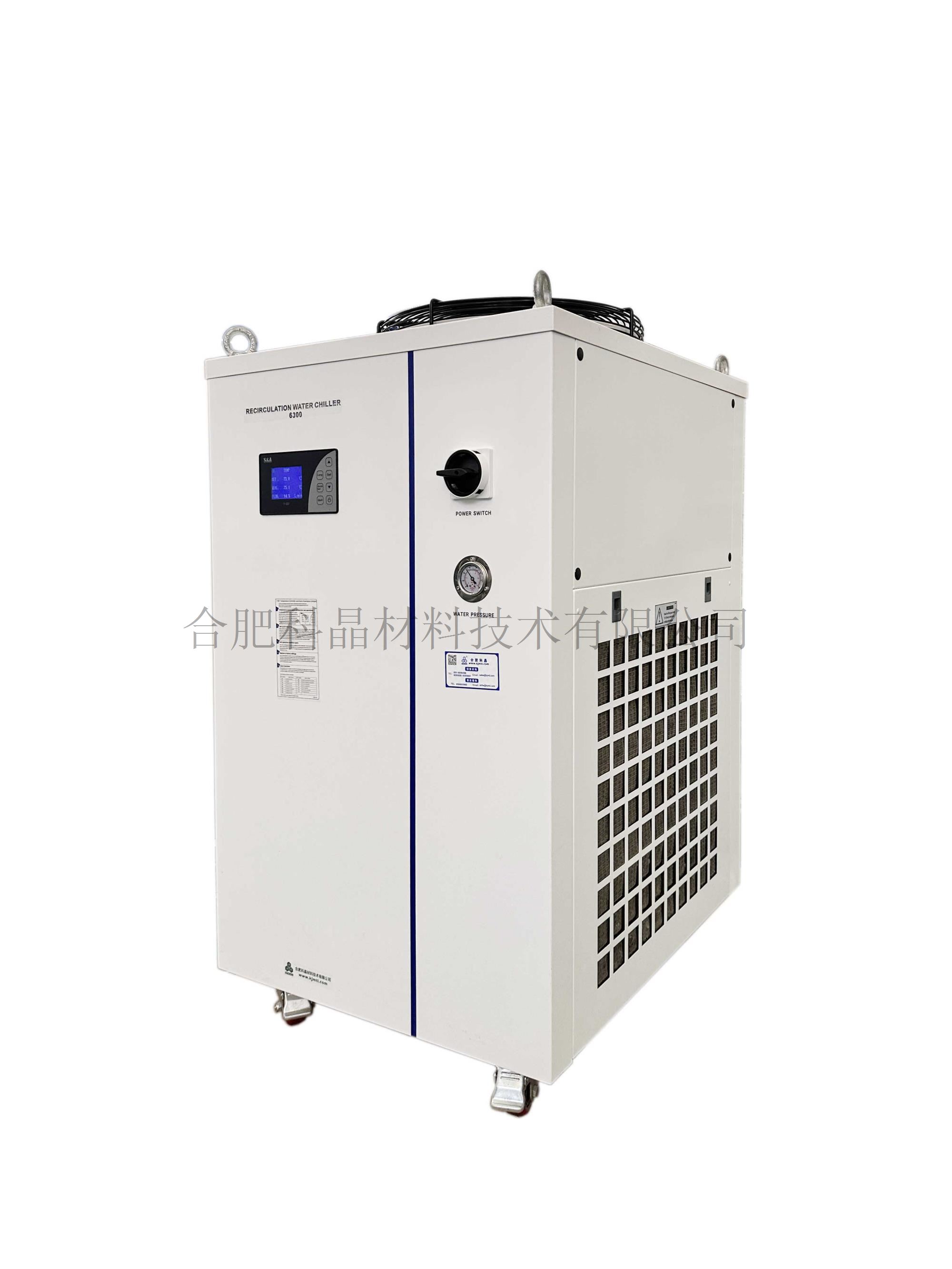

| 水冷系統 | ·設備配置了一臺水冷機，用于對不銹鋼腔室和法蘭進行水冷保護； ·型號：KJ-6300 ·輸入電壓：220-240V 50HZ ·輸入電流：3.4-18.1A ·最大功率：2.64KW ·水箱容量：40L ·最大量程：75L/min |

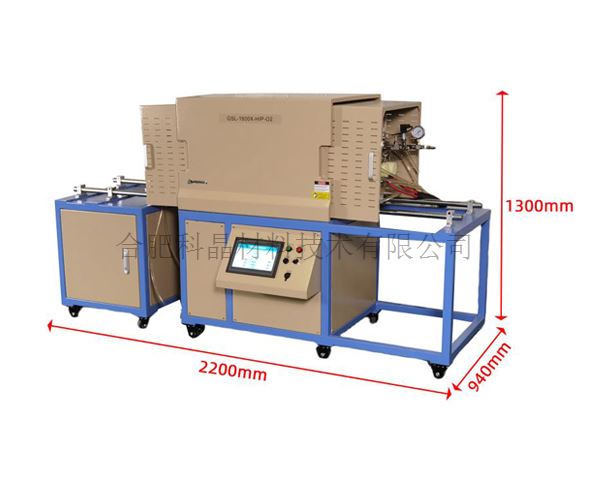

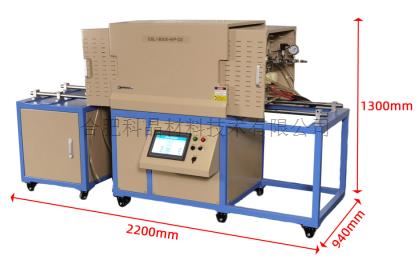

| 設備的外形尺寸 | ·約2200mm（L）*940mm（W）*1300mm（H）
|
| 重量 | ·約780KG |
| 質保 | ·一年保質期，終身維護（密封圈、爐管、坩堝等易損耗件除外） |
| 視頻 |

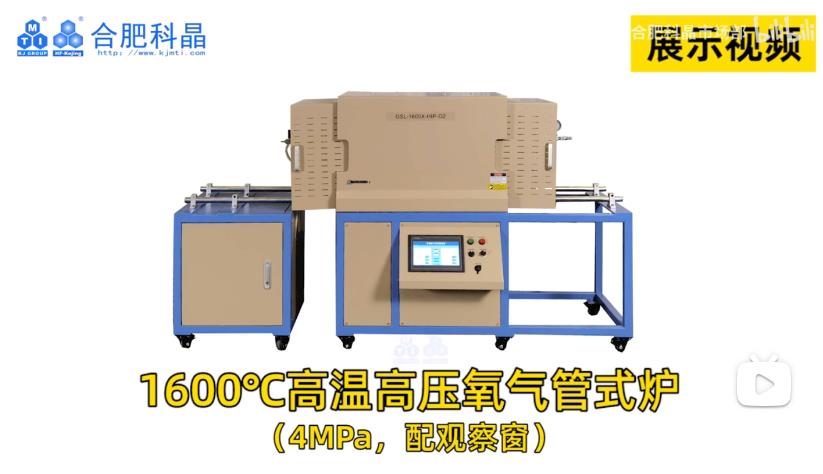

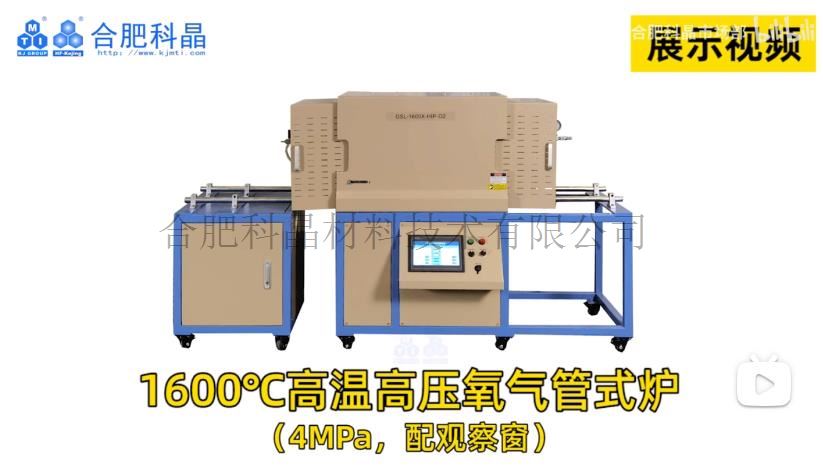

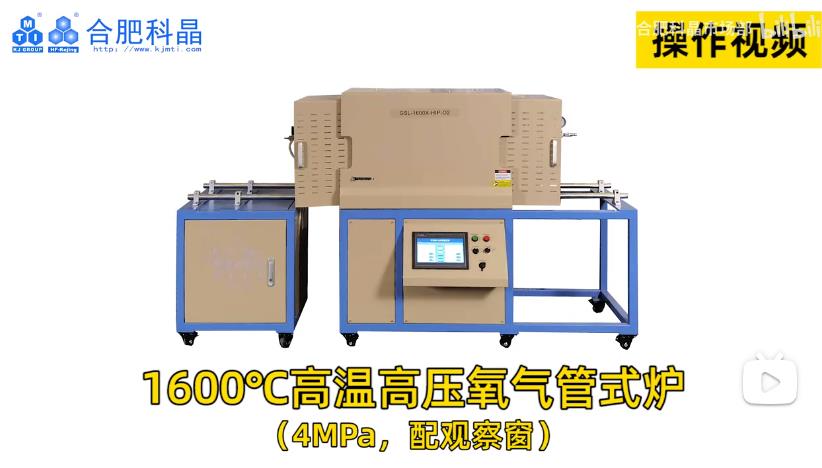

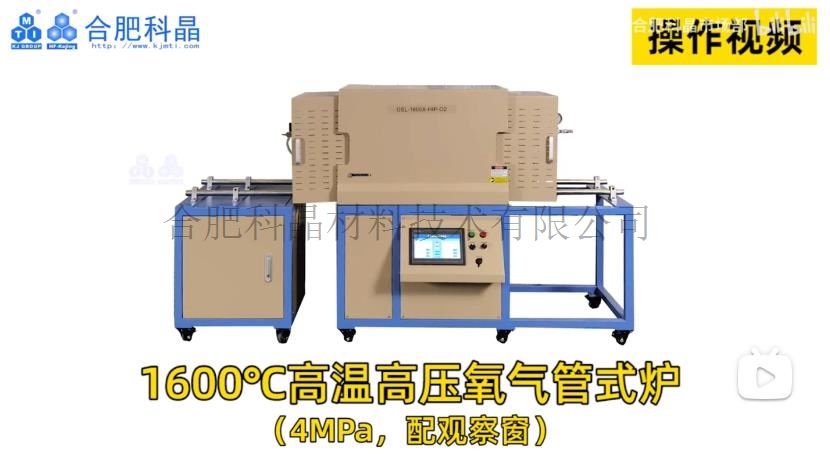

展示視頻 操作視頻 |
注意事項 | ·使用前請先放入管堵。 ·設備使用的氣瓶請靠墻放置，并固定住。 ·該設備可正常燒制到1600℃，最高壓力為4 MPa，請不要過溫或過壓使用。 ·不得通氯化物、硫化物等易腐蝕的氣體，否則容易損壞法蘭等不銹鋼材質的配件。 ·爐子升溫操作前請確保打開水冷機！??！ ·爐內溫度變成常溫后方可打開法蘭。此時樣品溫度仍可能較高，請注意佩帶手套或其他工具進行取料操作。 ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 ·由于氧化鋁管制作工藝的原因，爐管在燒結過程中會存在斷管的風險，這是無法完全避免的，請客戶知曉。 |
